TrackProbe

Optický 3D měřicí systém pro přesné kontaktní měření velkých i malých dílů.
Přesnost souřadnicového měřicího stroje. Flexibilita ručního systému.

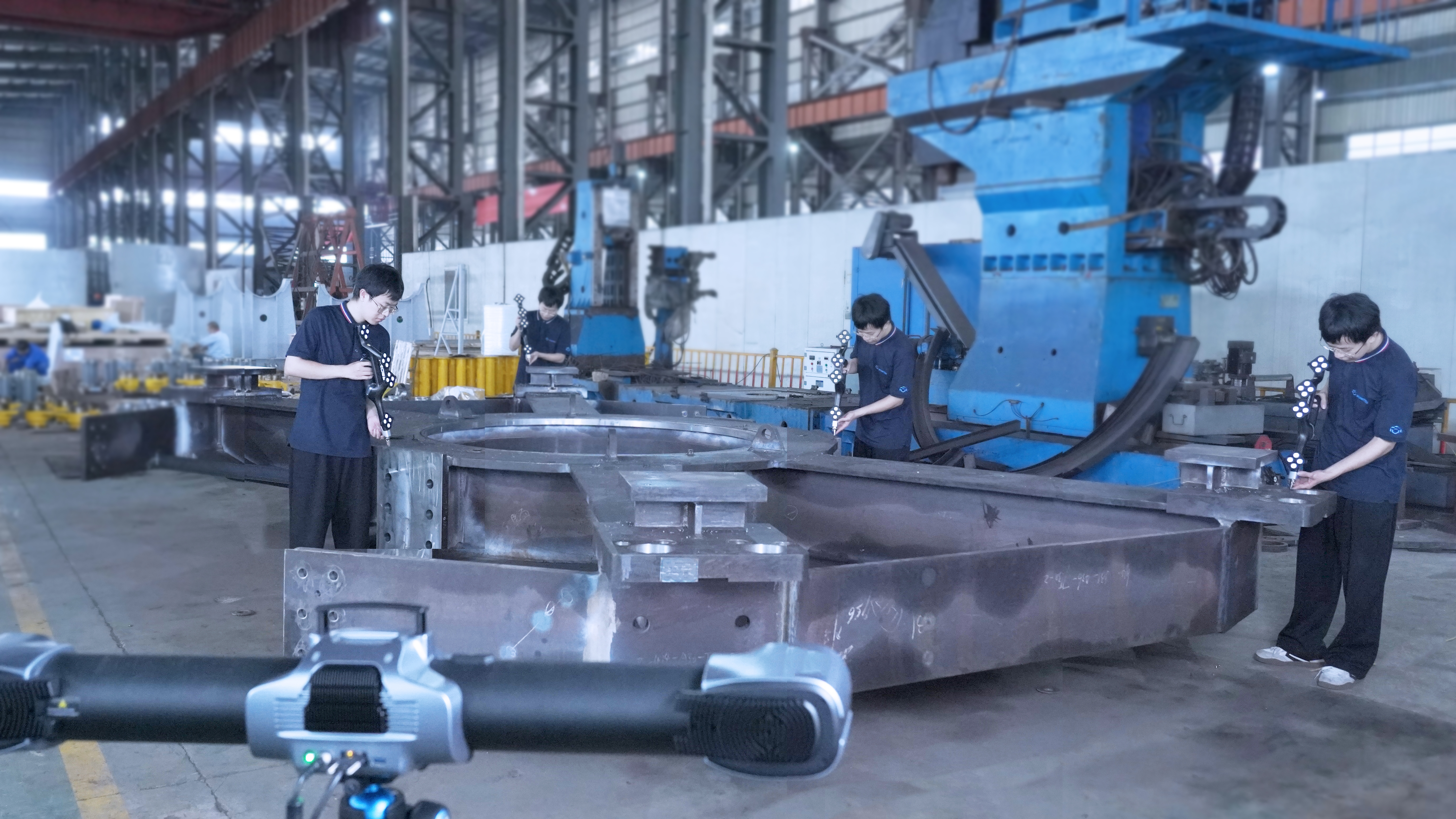

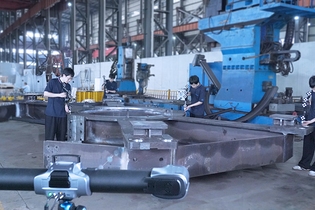

TrackProbe je metrologický 3D měřicí systém kombinující bezdrátovou sondu i-Probe a optický tracker i-Tracker. Je navržen pro přesná kontaktní měření přímo ve výrobě, na montážních pracovištích i v náročných průmyslových podmínkách. Na rozdíl od klasických přenosných CMM ramen neomezuje operátora mechanická konstrukce ani kabeláž, což umožňuje volný pohyb kolem měřeného objektu a výrazně vyšší produktivitu práce.

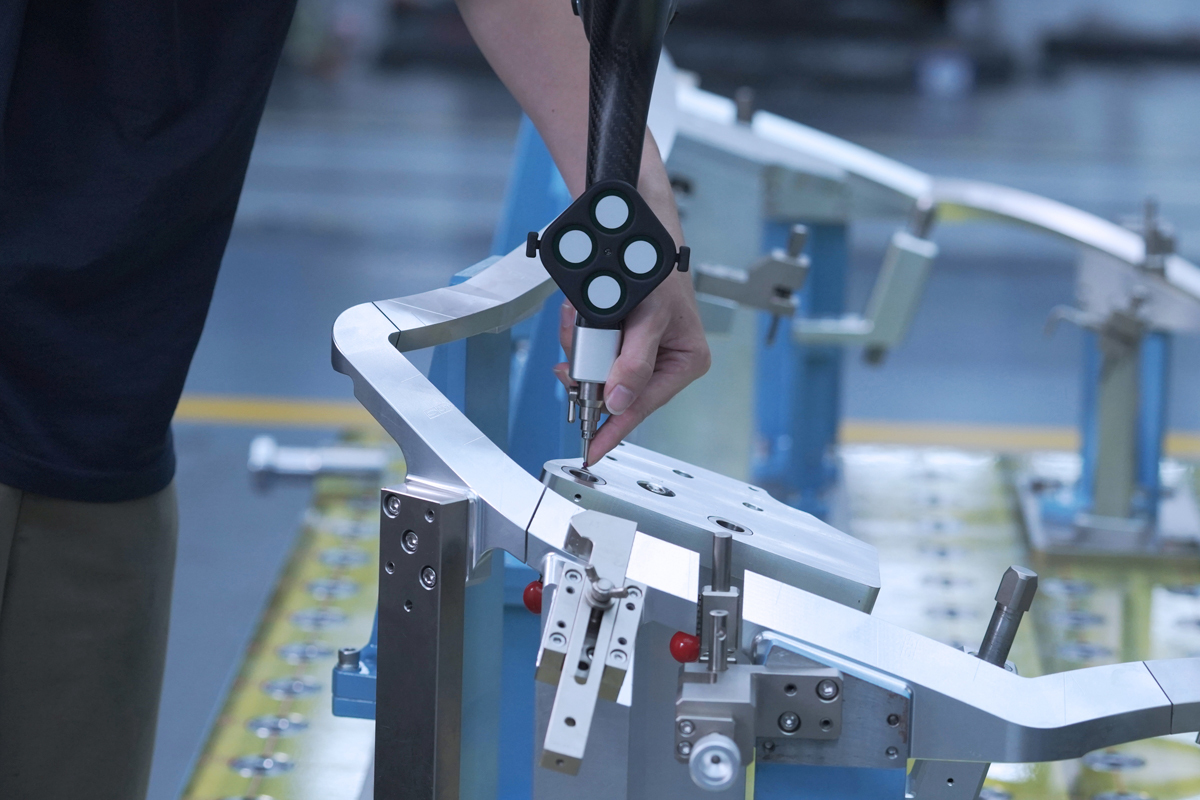

TrackProbe je ideální pro měření otvorů, hran, referenčních bodů, montážních přípravků, svařenců, potrubních systémů a dalších prvků, které nelze efektivně měřit samotným 3D skenováním. Díky velkém měřicímu objemu zvládá jak malé přesné součásti, tak rozsáhlé konstrukce o velikosti několika metrů.

Metrologická přesnost v celém pracovním objemu

TrackProbe využívá vysoce přesné optické sledování a pokročilé algoritmy pro měření tvarů, rozměrů i GD&T charakteristik. Systém poskytuje objemovou přesnost až 0,049 mm při měřicím objemu 10,4 m³ a zachovává vysokou přesnost i při měření velkých sestav.

Vhodné pro měření:

otvorů a závitů
referenčních bodů
hran a drážek
os válců
polohových tolerancí

Měření až do vzdálenosti 10 metrů

Ve spojení s optickým trackerem i-Tracker umožňuje TrackProbe měřit objekty až do vzdálenosti 6 m z jedné pozice. Rozšířená konfigurace systému dokáže sledovat sondu až na vzdálenost 10 m, což výrazně rozšiřuje možnosti měření velkých konstrukcí.

Ideální pro:

letecké konstrukce
výrobní přípravky
železniční komponenty
energetická zařízení
rámové konstrukce

Nepřetržité měření bez přemisťování

Polohu sondy lze sledovat v reálném čase z libovolného směru v rámci zorného pole trackeru. Operátor může měřit kontinuálně bez nutnosti přerušování práce a opětovného ustavování systému.

Skenování a měření v jednom systému

TrackProbe lze rozšířit o optický skener i-Scanner Sharp a vytvořit tak kombinovaný systém pro kontaktní měření i 3D skenování. Uživatel získává možnost provádět kompletní rozměrové kontroly v jednom pracovním prostředí.

Optical Tracking Technology: Přesné sledování polohy sondy pomocí optického trackeru i-Tracker.
Metrology Grade Accuracy: Přesnost vhodná pro průmyslovou kontrolu kvality a GD&T analýzy.

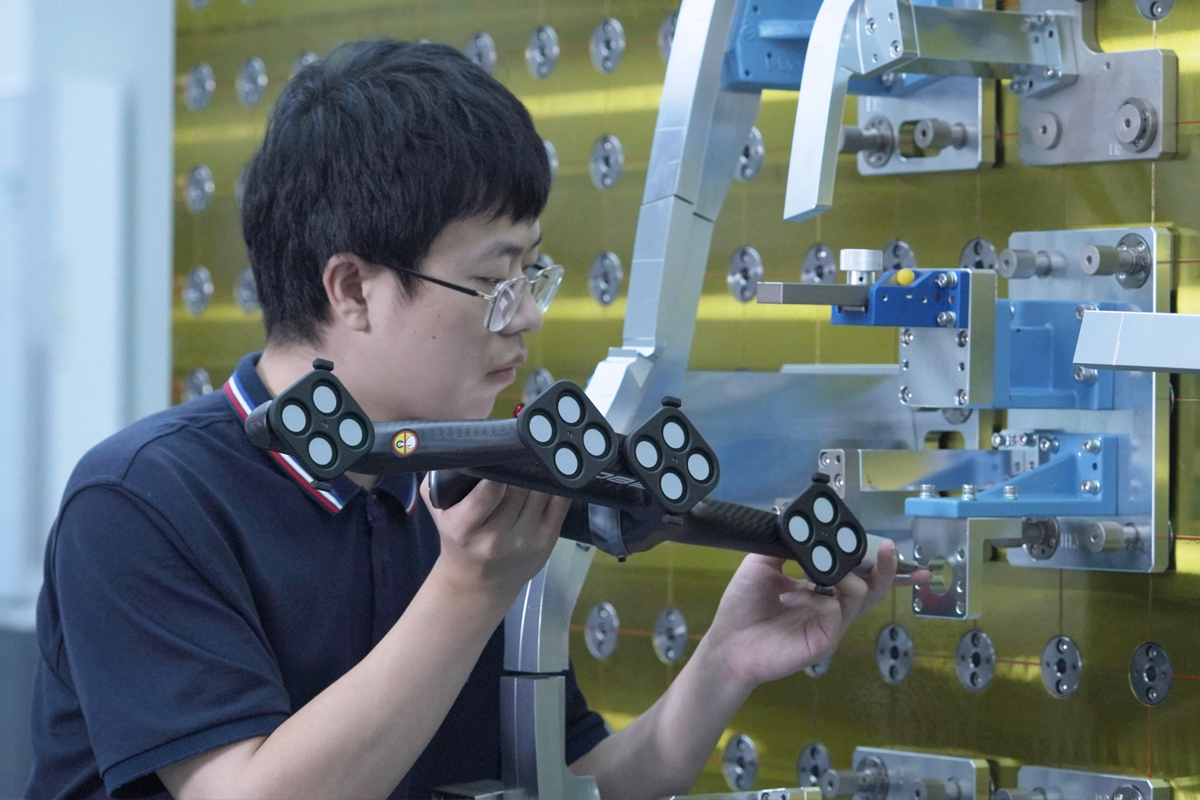

Deep Hidden Point Measurement: Spolehlivé měření hlubokých otvorů a nepřístupných míst.
Continuous Measurement: Plynulé měření bez nutnosti přemisťování zařízení.
Wired & Wireless Communication: Možnost kabelového i bezdrátového přenosu dat podle požadavků aplikace.
MSCAN-L15 Compatibility: Možnost rozšíření o fotogrammetrický systém MSCAN-L15 pro zvýšení objemové přesnosti.

Technické specifikace

Typ přístroje	TrackScan Sharp S
Typ systému	Optický 3D měřicí systém
Objemová přesnost (10,4 m³)	0,049 mm
Objemová přesnost (28,6 m³)	0,067 mm
Objemová přesnost (49,0 m³)	0,089 mm
Tracking vzdálenost	3,5–6,0 m
Maximální vzdálenost měření	až 10 m
Doporučená velikost dílu	0,1–12 m
Délka i-Probe 500	500 mm
Rozměry i-Probe	510 × 145 × 89 mm
Hmotnost i-Probe	700 g
Rozlišení kamer i-Tracker	25 MP
Počet markerů	16
Přenos dat	kabelový i bezdrátový
Provozní teplota	0–45 °C
Relativní vlhkost	10–90 % RH
Kompatibilita s MSCAN-L15	Ano
Možnost rozšíření o skenování	Ano
