TrackScan Sharp S/E
Optický 3D měřicí systém pro velkorozměrové díly a průmyslovou metrologii.
Měřte velké díly rychleji. Přesněji. Bez kabelů.

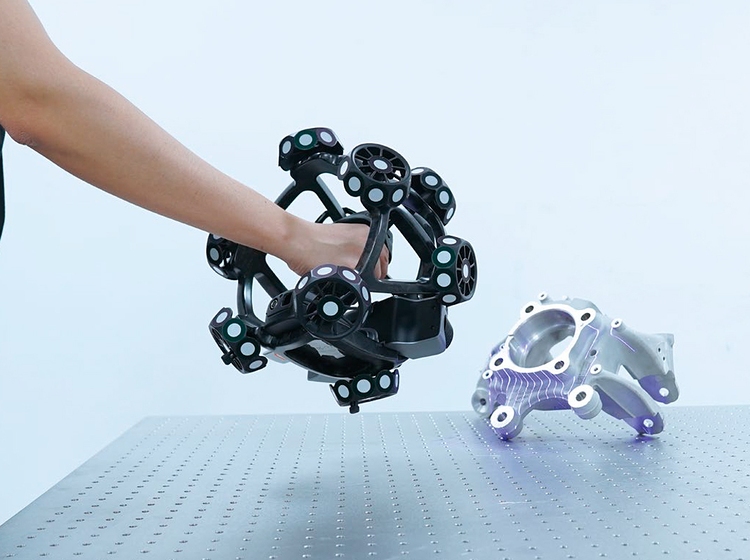

TrackScan Sharp představuje nejvýkonnější optický sledovací a skenovací systém společnosti SCANTECH určený pro měření velkých a velmi velkých dílů. Kombinuje optický tracker s vysokorychlostním 3D skenerem a umožňuje měření bez referenčních bodů, bez kabelů a bez nutnosti častého přemisťování systému. Je navržen pro aplikace v letectví, energetice, železničním průmyslu, automobilovém průmyslu a těžkém strojírenství. Díky sledovací vzdálenosti až 8,5 m a měřicímu objemu až 135 m³ umožňuje měřit rozměrné konstrukce, svařence, odlitky, montážní přípravky nebo celé výrobní celky z jediné pozice.
Velký měřicí objem bez kompromisů
TrackScan Sharp využívá adaptivní LED algoritmy, dlouhý dosah sledování a robustní kalibraci, díky čemuž nabízí sledovací vzdálenost až 8,5 m a měřicí objem až 135 m³. To výrazně omezuje nutnost přemisťování trackeru při měření rozměrných součástí.
Bezdrátová průmyslová metrologie
Skener i tracker disponují integrovaným výpočetním výkonem (Edge Computing) a bateriovým napájením. Systém pracuje bez kabelů, což výrazně usnadňuje měření přímo ve výrobních halách, montážních provozech nebo při servisních pracích v terénu.
Extrémní rychlost měření
S až 99 modrými laserovými liniemi a rychlostí až 4,86 milionu měření za sekundu umožňuje systém rychlou digitalizaci rozsáhlých ploch i složitých geometrií. To výrazně zkracuje dobu kontroly kvality a urychluje výrobní procesy.
Přesnost pro náročné aplikace
Metrologická konstrukce, 25Mpx průmyslové kamery a patentovaná technologie CFFIM zajišťují stabilitu měření i při změnách okolní teploty. Objemová přesnost dosahuje až 0,048 mm.
25Mpx průmyslové kamery
Nová generace optického trackeru využívá vysoké rozlišení pro přesnější sledování a vyšší stabilitu měření.
| Typ přístroje | TrackScan Sharp S | TrackScan Sharp E |
|---|---|---|
| Ultra rychlé skenování | 81 modrých liniových laserů | |
| Hyper jemné skenování | 17 paralelních liniových laserů | |
| Skenování hlubokých děr | 1 extra modrý liniový laser | |
| Přesnost systému | až 0,025 mm | |
| Rychlost měření | 6 mil. bodů/s | |
| Tracking vzdálenost | až 8,5 m | |
| Skenovací oblast | 800 × 700 mm | |
| Objemová přesnost 10,4 m³ (3,5m) | až 0,048 mm | |
| Objemová přesnost 35 m³ (5,2m) | až 0,069 mm | až 0,070 mm |
| Objemová přesnost 90 m³ (7,2m) | až 0,128 mm | až 0,130 mm |
| Objemová přesnost 135 m³ (8,5m) | až 0,159 mm | — |
| Přesnost měření děr | 0,05 mm | |
| Měřicí objem | až 135 m³ | |
| Skenovací objem | až 233 m³ | |
| Kamery trackeru | 25 MP | |
| Technologie | Edge Computing | |
| Přenos dat | bezdrátový | |
| Integrace s robotem | ANO | |
| i-Probe 500 | Volitelně | |
Edge Computing
Výpočty probíhají přímo v trackeru a skeneru, což snižuje zatížení počítače a zvyšuje stabilitu systému.

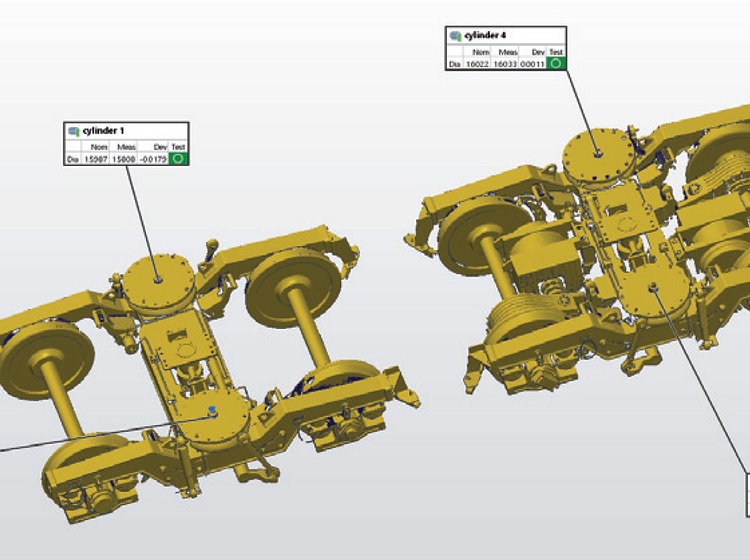

Intelligent Edge Detection
Volitelná funkce umožňuje přesné měření otvorů, drážek, hran, nýtů a dalších geometrických prvků pomocí analýzy odstínů šedi.
Multi-Tracker Technology
Měřicí objem lze rozšiřovat přidáním dalších trackerů bez ztráty přesnosti. Systém tak roste spolu s požadavky zákazníka.
Kompatibilita s i-Probe 500
Volitelná bezdrátová sonda umožňuje měřit otvory, hrany, drážky a nepřístupná místa, která nelze efektivně skenovat.
