KSCAN E/X

Vlajkový bezdrátový all-in-one 3D skener pro průmyslovou metrologii.
Jeden skener. Šest režimů měření. Absolutní svoboda pohybu. 6 systémů v jednom.

KSCAN E/X představuje novou generaci průmyslového 3D měření. Jako první skutečně bezdrátový vlajkový model společnosti SCANOLOGY kombinuje vysokou přesnost, rychlost, inteligentní zpracování dat a univerzálnost do jediného zařízení. Je navržen pro měření malých přesných součástí, složitých geometrií i velkých konstrukčních celků bez nutnosti měnit systém nebo přecházet na jinou technologii.
Díky integrovanému výpočetnímu modulu, duálním bateriím a bezdrátovému přenosu dat umožňuje plně mobilní provoz přímo ve výrobě, laboratoři i v terénu. Operátor získává metrologickou přesnost bez omezení kabely, externím napájením nebo složitou instalací.

Skutečně bezdrátové 3D skenování

KSCAN E/X je vybaven integrovaným výpočetním modulem, dvojicí baterií s nepřerušeným napájením a duálním bezdrátovým komunikačním systémem (Dual WNIC). Veškeré zpracování probíhá přímo v zařízení, což umožňuje plně mobilní práci bez kabelů.

Co to znamená v praxi?

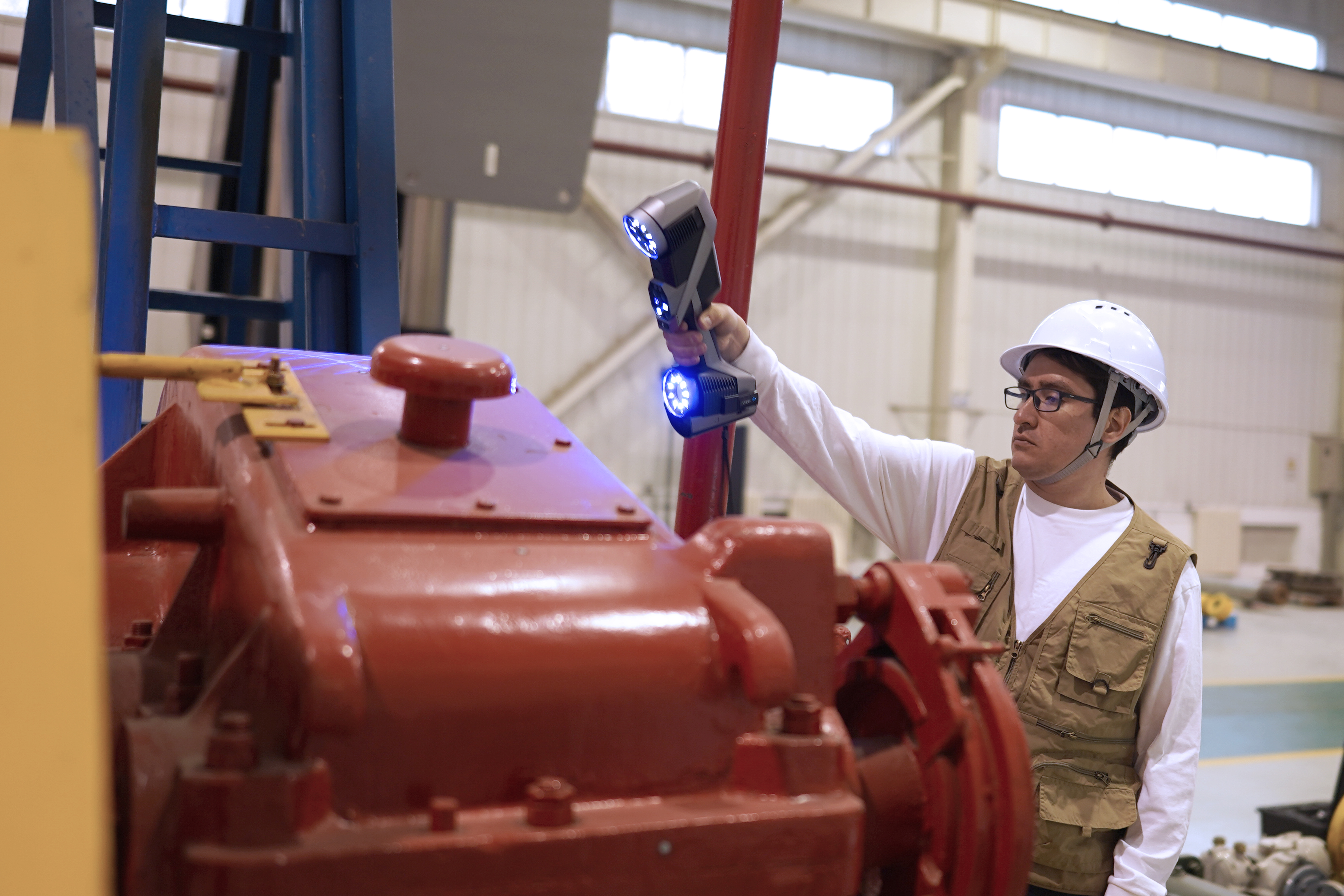

• měření přímo na výrobní lince

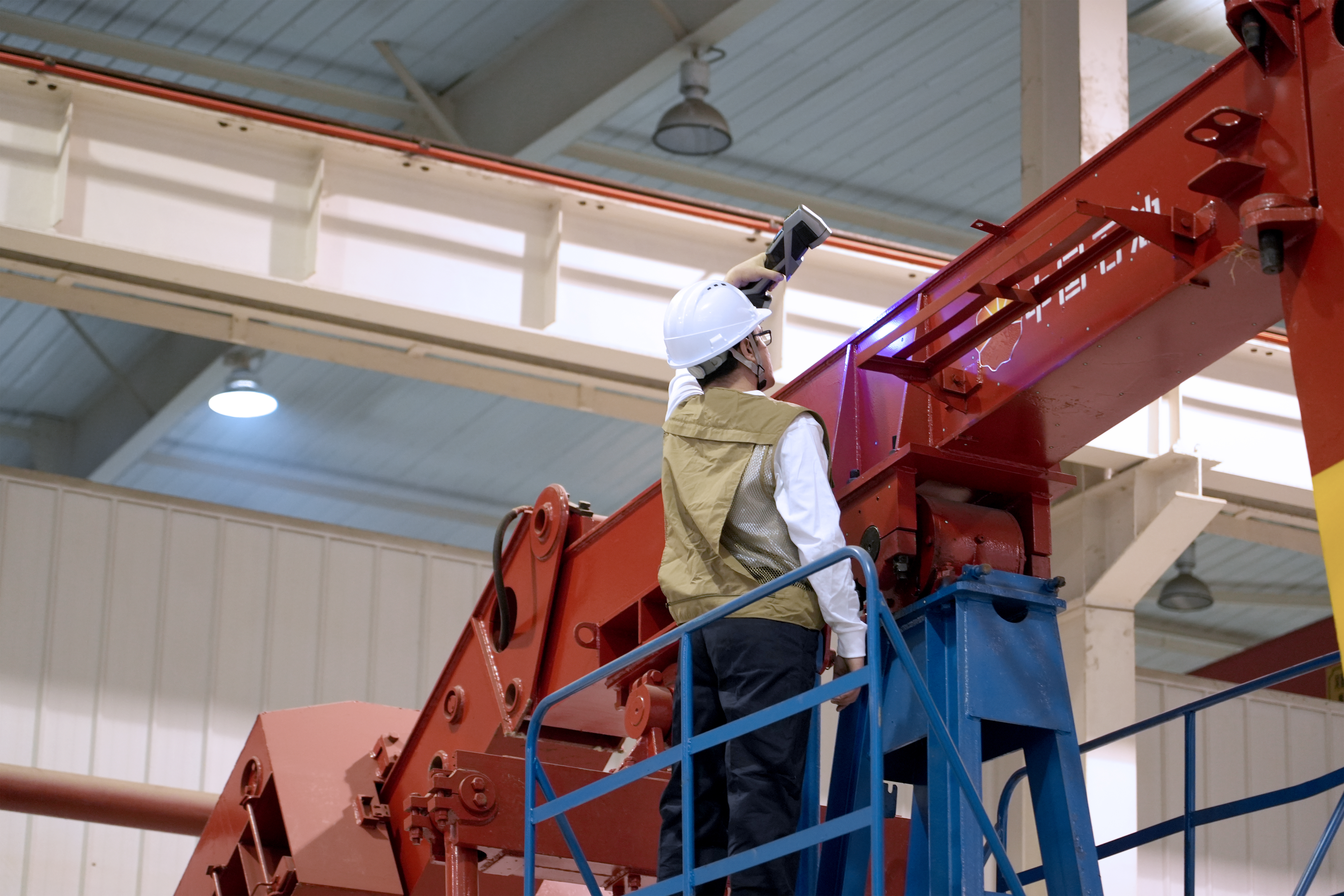

• kontrola rozměrných dílů bez přesunu do měřicí laboratoře
• práce v energetice, loděnicích a terénních aplikacích
• rychlé nasazení bez složité instalace

Zachycení i těch nejjemnějších detailů

Pro detailní měření využívá KSCAN-E 17 paralelních modrých laserových linií a průmyslové kamery s vysokým rozlišením. Dosahuje rozlišení až 0,010 mm, což umožňuje zachytit jemné drážky, ozubení, hrany, rytiny nebo opotřebení nástrojů.

Přesnost pro náročnou průmyslovou kontrolu

KSCAN E/X dosahuje přesnosti až 0,020 mm a objemové přesnosti až 0,015 mm + 0,012 mm/m při použití systému MSCAN-L15. To jej řadí mezi nejpřesnější přenosné 3D skenery ve své třídě.

Je ideální pro:

• kontrolu svařenců
• výrobu forem
• měření lisovacích nástrojů
• inspekci leteckých dílů
• energetické komponenty
• reverzní inženýrství

Rychlost bez kompromisu

Patentovaná technologie Quad-Cross využívá 108 modrých laserových linií a umožňuje sběr až 8,29 milionu bodů za sekundu při snímkové frekvenci 180 FPS. To výrazně zkracuje dobu kontroly i u rozsáhlých součástí.

Výsledkem je:

• rychlejší kontrola kvality
• kratší odstávky výroby
• vyšší produktivita měřicích pracovišť
• okamžitá dostupnost dat

Šest měřicích režimů v jednom systému

KSCAN-E nahrazuje několik samostatných zařízení. Jeden skener umožňuje rychlé plošné skenování, detailní digitalizaci, měření otvorů, hran i hlubokých dutin.

• Ultra-Fast Scanning – rychlé snímání velkých ploch
• Hyperfine Scanning – jemné detaily a přesné geometrie
• Large Area Scanning – velké díly a konstrukce
• Deep Hole Scanning – válce, drážky a dutiny
• Hole & Edge Inspection – kontrola otvorů a hran
• Adaptive Photogrammetry – velkorozměrová metrologie
